Indusens系列壓力變送器電氣連接
產品詳細描述
電氣連接及尺寸
電氣連接 ISO 4400插頭尺寸
電氣連接 M12插頭尺寸
連接電纜

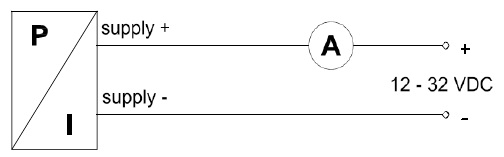

二線制接線圖

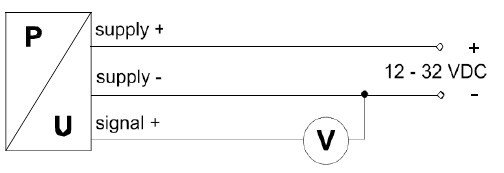

三線制接線圖
| 系統 | 連接 | 插頭ISO4400 | 插頭 M12 |
電纜 |
| 二線制 | 供電 + | 1 | 1 | 白色 |
| 供電 - | 2 | 2 | 棕色 | |
| 接地 | 接地 | 4 | 黃色/綠色 | |
| 三線制 | 供電 + | 1 | 1 | 白色 |
| 供電 - | 2 | 2 | 棕色 | |
| 信號 + | 3 | 3 | 綠色 | |
| 接地 | 接地 | 4 | 黃色/綠色 |
